型号

HS-MS96KS

电 流

范围 ：AC 0.058 ~ 5 (6)A
精度 ：0.2 级

相 电 压

范围 ：AC 10 ~ 400V
精度 ：0.2 级

频 率

范围 ：45 ~ 65Hz
精度： ±0.1Hz

有功功率

范围 ：0 ～ 99999999 kW
精度 ：0.5 级

无功功率

范围 ：0 ～ 99999999 kVar
精度： 1.0 级

视在功率

范围 ：0 ～ 99999999 kVA
精度 ：0.5 级

功率因素

范围 ：0.000 ~ ± 1.000
精度： ±0.02

有功电能

范围 ：0 ~ 429496729.5 kWh
精度 ：0.5 级

无功电能

范围 ：0 ~ 429496729.5 kVarh
精度： 1.0 级

视在电能

范围 ：0 ~ 429496729.5 kVAh
精度 ：0.5 级

电能脉冲输出

1 路有功 、 1 路无功

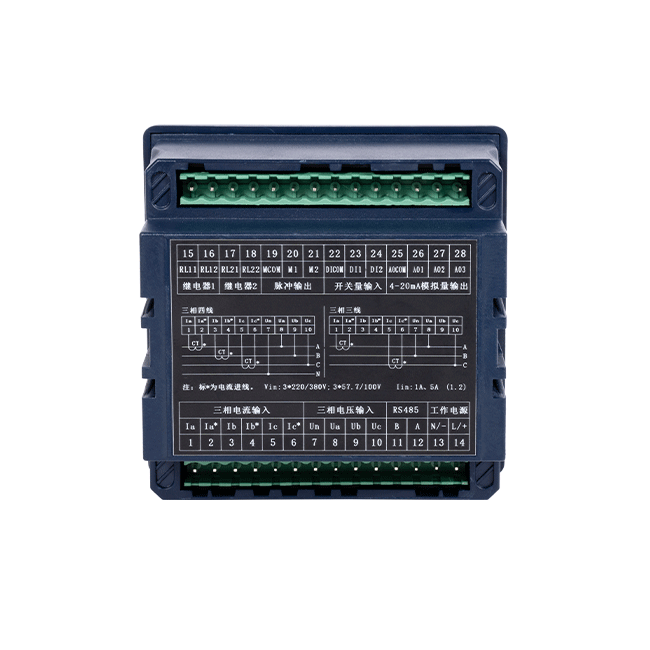

接线方式

三相四线 、三相三线

测量电压

3×100V，3×380V , 3x680V 3×57.7V , 3×220V , 3x400V

基本电流

1A, 5A

谐波

64 次

电能

总电能、正方向电能、四象限电能、复费率

无线测温-接入数量

无线温度传感器 1~24 只

无线测温-工作方式

有源（内置锂电池自供电） 无源（ CT 取电）

无线测温-测温范围

-25℃~﹢125℃分辨率 0.1℃, 精度：±1℃

开关量输入

2 路， 无源干接点 （内置 12V，公共端为负极）

继电器输出

2 路， 无源常开，触点容量：AC220V/5A 、DC30V/5A

模拟量输出

3 路，4-20mA , 负载＜400Ω

RS485 通讯

通讯协议
Modbus-RTU

工作电源

AC85~265V、DC110 ~ 370V

装置尺寸

外形尺寸： 96*96mm 开孔尺寸： 91*91mm
