电力监控系统是集遥信、遥测、遥控等功能为一体的变配电计算机监控管理系统，用于35KV、10KV及以下各类供电系统的自动化监控和管理。相对于传统的以模拟仪表、控制台、中央信号屏等组成的监控系统，电力监控系统变是一种以计算机为主的、将变配电系统的二次设备(包括测量、信号、控制、保护和远动）经过功能组合而形成的标准化、模块化、网络化的现代化变配电站计算机综合监控管理系统，充分地满足了现代化发展和能源管理的要求。
        系统充分利用了现代电子技术、通信技术、数字信号处理（DSP）技术、计算机及网络技术，将变配电监控系统在正常及事故情况下的监测、控制、计量和供电部门的管理工作有机地融合在一起，提高供电系统运行水平，力求供电最为安全、可靠、方便、灵活，经济性最好，管理更为有效，从而改善供电水平，提高服务质量，减少运行费用。

电力监控系统是集遥信、遥测、遥控等功能为一体的变配电计算机监控管理系统，用于35KV、10KV及以下各类供电系统的自动化监控和管理。相对于传统的以模拟仪表、控制台、中央信号屏等组成的监控系统，电力监控系统变是一种以计算机为主的、将变配电系统的二次设备(包括测量、信号、控制、保护和远动）经过功能组合而形成的标准化、模块化、网络化的现代化变配电站计算机综合监控管理系统，充分地满足了现代化发展和能源管理的要求。
        系统充分利用了现代电子技术、通信技术、数字信号处理（DSP）技术、计算机及网络技术，将变配电监控系统在正常及事故情况下的监测、控制、计量和供电部门的管理工作有机地融合在一起，提高供电系统运行水平，力求供电最为安全、可靠、方便、灵活，经济性最好，管理更为有效，从而改善供电水平，提高服务质量，减少运行费用。

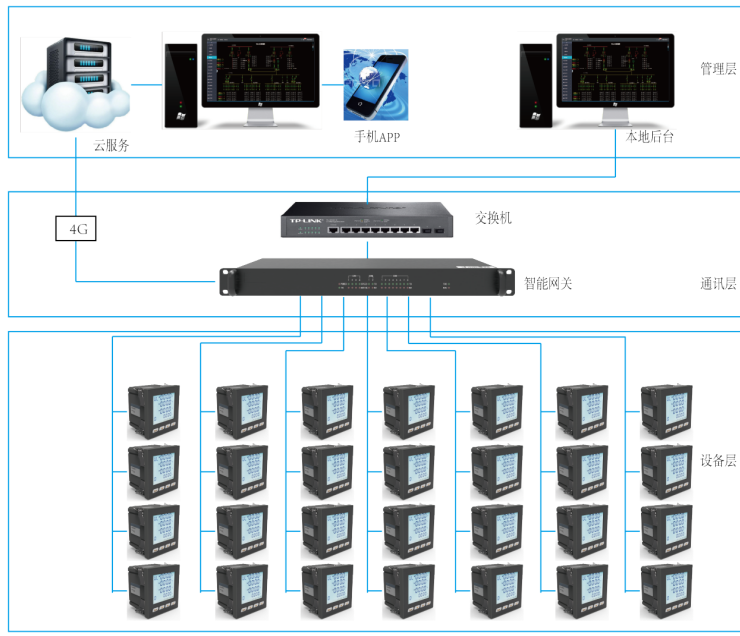

    变配电监控管理系统采用“后台主站一现场管理设备一现场测控单元”的分层分布式设计思想，对变配电系统进行集中监控管理和分散数据采集。这种系统结构具有操作监测方便、功能分布合理等独特优点。整个系统分为管理层、通讯层和设备层三个层面。变配电监控系统网络图如下图所示。

1、主站层
        主站层位于主控制室，一般设在总变电站值班室内。监控主站内设有高性能工业控制计算机，其高端的配置，超强抗干扰性能以及能长期不间断运行的特点，确保了整个系统能够长时间稳定运行，另外主站层中还设有显示器、打印机、UPS不间断电源、声光报警设备等。
       系统监控管理软件安装在工业控制计算机上，用于实现与现场测控单元设备的通讯、现场数据实时处理、监控和管理等功能。
2.通讯层
       中间层位于管理层和设备层之间，系统采用现场智能网关作为中间层现场管理单元，用于实现对所有现场测控单元的集中监测和管理。此外，中间层中一般还设有前置通讯机、串行端口服务器、以太网交换机等通讯设备。通过通讯层设备，主站层可以方便地对网络电力仪表及各单元功能模块进行管理和调试。
3.设备层
        设备层位于变配电站现场。测控单元采用我公司生产的电力仪表和各种按功能模块设计的采集控制单元。用于实现对变配电设备的信号及运行参数的测量和对变配电设备的远程控制，并且具有通讯功能。

在线监测

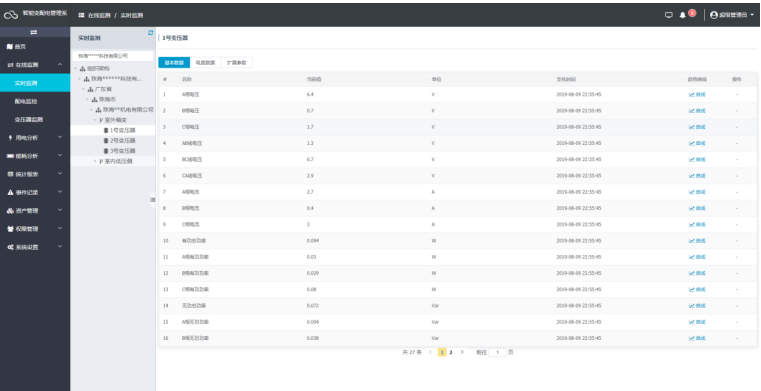

实时监测

实时展示现场设备的传递的通信数据，可以分类显示，并能显示变化时间，保证数据的准确性，具备实时曲线、历史曲线查询功能，同时对设备需要控制时，具备操作控制。

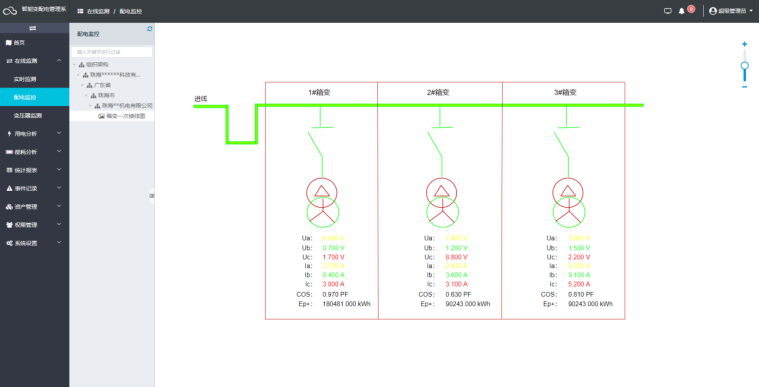

配电监控

根据现场情况的不同，以网页组态图形的方式对现场情况进行表达。可对配电机房的电气接线环境进行模拟建图，将现场监测设备主要的相关数据实时展示：如：电流、电压、有功、无功、功率因数、有功电能等。监控图形可以根据用户不同而选择显示对应的图形。

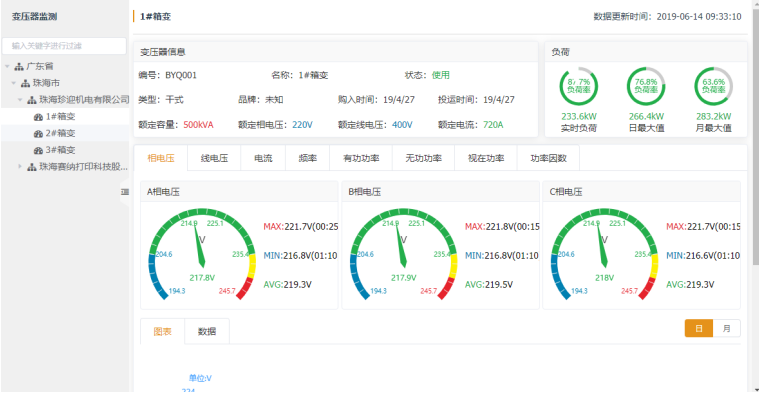

变压器监测

作为电力系统的核心部件，变压器的安全稳定对保证电力系统的正常运行至关重要。云平台通过利用变压器在线监测装置（智能多功能仪表、局部放电装置等），充分利用监测数据中蕴含的信息，采用多个参数分别评判参数之间关系的变化情况进行监控，效率高，对于多个监控参数之间的关系变化以及性能趋势的变化情况进行反映。

用电分析

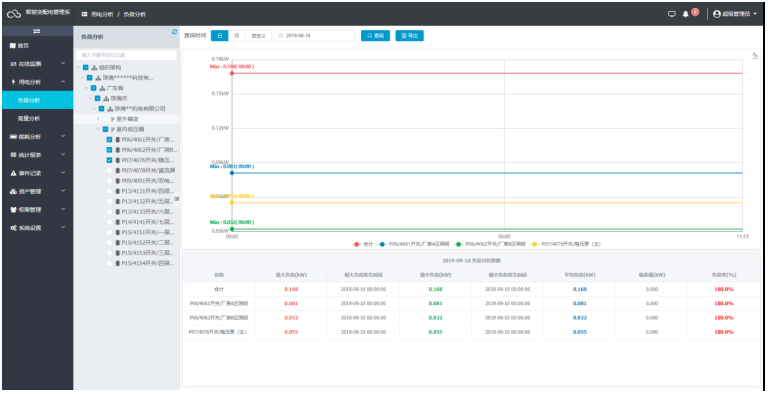

负荷分析

负荷，又称“用电负荷”。电能用户的用电设备在某一时刻向电力系统取用的电功率的总和，称为用电负荷。负荷分析可以根据监测的设备或者变压器负荷调整设备的运行状况。也可以根据负荷的峰值调整了解变压器的最大需量，据此可以依据负荷的情况去申报需量方式。

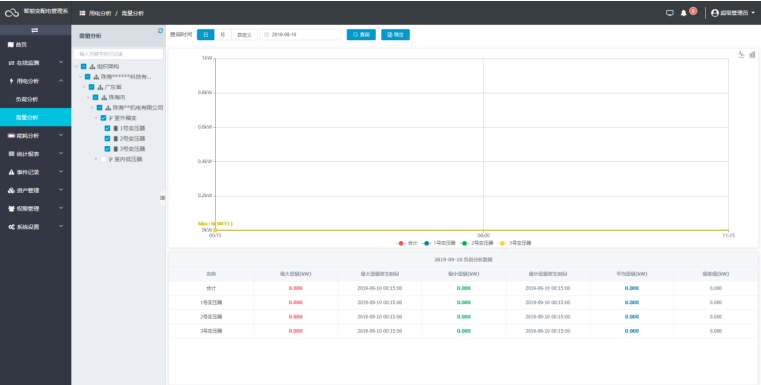

需量分析

需量是指计量在一定结算期内(一般为一个月)某一段时间(我国现执行15 min)客户用电的平均功率，保留其最大一次指示值作为这一结算期的最大需量。

需量电费=需量指针×倍率×需量电价

能耗分析

分时计量

可按预定的峰、谷、平时段的划分，分别计量高峰、低谷、平段的用电量，从而对不同时段的用电量采用不同的电价，发挥电价的调节作用，鼓励用电客户调整用电负荷，移峰填谷，合理使用电力资源，充分挖掘发、供、用电设备的潜力。

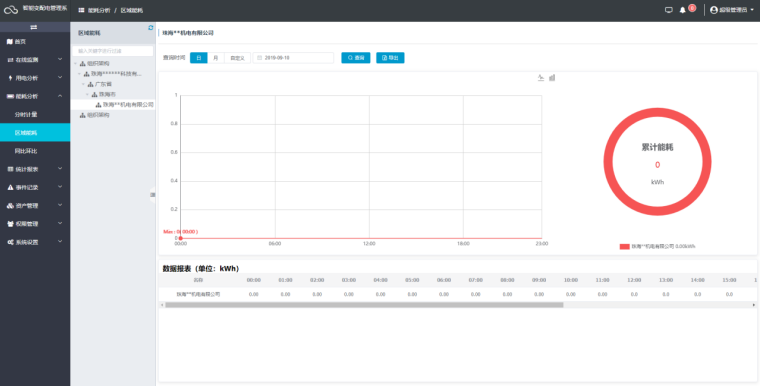

区域能耗

区域能耗指的是所选区域内设备能耗的比较及统计数据。

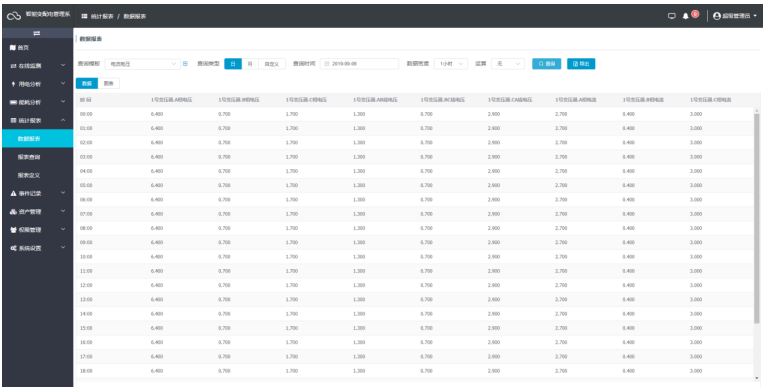

统计报表

数据报表就是用表格、图表等格式来动态显示数据，利用系统软件处理数据和界面设计的功能来生成、展示报表。

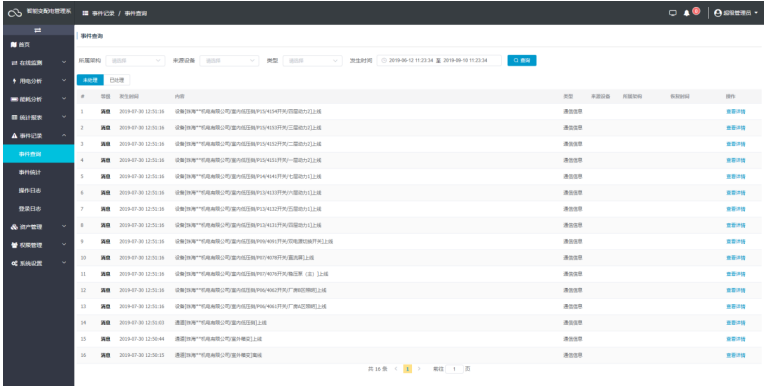

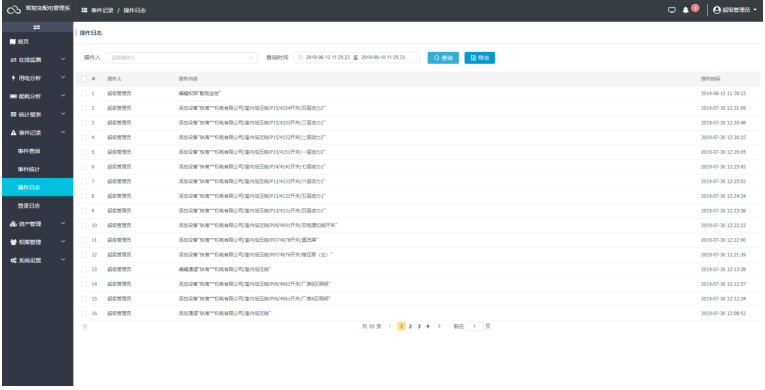

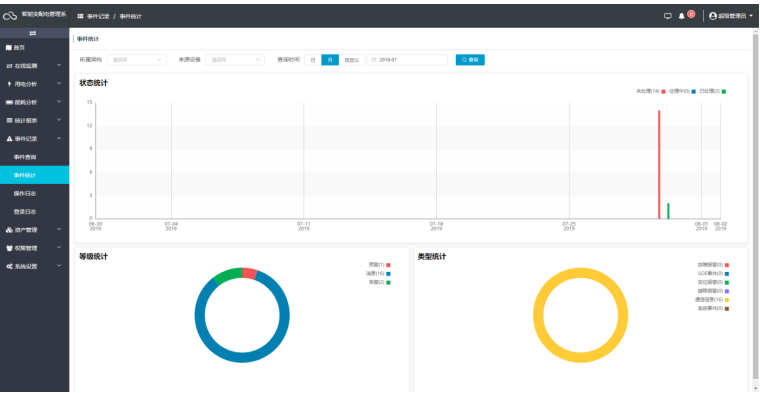

事件记录

包含实时事件和历史事件，系统操作、设备告警、恢复、预警信息以及登陆信息等都统一记录不可以查询
