1、线路铁塔测温必要性

户外输送线路铁架（如高压输电线路铁塔、通信塔等）的测温工作是保障线路安全稳定运行的重要环节，其必要性主要体现在以下几个方面：

1、预防设备故障，避免重大事故早期发现隐患
 铁架上的连接部件（如螺栓、焊接点）、输电线路金具（如线夹、绝缘子）或通信设备接口，可能因长期暴露在户外环境中出现氧化、松动、接触不良等问题，导致局部发热。通过测温可及时发现温度异常，避免故障扩大为断线、短路、火灾甚至铁塔倒塌等严重事故。
案例：高压输电线路线夹发热可能引发导线熔断，导致大面积停电；通信塔馈线接头过热可能影响信号传输，甚至引发设备烧毁。

2、降低运维成本
早期发现并处理隐患，可避免故障后的大规模抢修，减少停电损失和人力、物力投入。例如，及时更换发热的金具，可避免因断线导致的全线停电和长距离线路检修。

3、应对户外环境挑战

气候与环境影响

高温天气：夏季高温会加剧设备发热，测温可监控铁架在极端气候下的运行状态，预防热胀冷缩导致的结构变形或部件失效。

潮湿、盐雾、酸雨：户外环境中的腐蚀性物质可能加速金属部件锈蚀，导致接触电阻增大、发热加剧。测温能及时发现锈蚀引发的隐性问题。

覆冰、大风：冬季覆冰或强风可能导致铁架受力不均，局部结构应力集中产生异常发热（如螺栓摩擦发热），测温可辅助评估铁塔稳定性。

自然老化与外力破坏
铁架长期运行后，金属材料会自然老化，焊接点可能出现裂纹，测温可辅助检测结构缺陷。此外，外力破坏（如人为碰撞、异物搭挂）也可能导致局部发热，需通过测温及时排查。

2、 测温产品概述

在电力系统中，从发电厂到送变电设备以及到终端用户电器的整个传输过程中都有大量的可变温度需要检测、预警。高压设备连接部位如母线连接点，各种开关、断路器、主变套管夹、高压电缆接头等由于气候冷热变化、材料老化、锈蚀、松动等原因易造成接触不良、接触电阻增大。在大电流通过时，容易烧坏设备，严重的甚至引起一次设备起火爆炸。若对这些温升故障点的运行状态进行动态追踪监测，不仅可以防止、杜绝此类事故的发生，而且亦为电力系统安全可靠分析和科学调度提供重要的决策依据。

目前对高压电气设备温度的监测，使用最多的方式是通过人工手持红外设备定期巡检。而此种方式有很多的弊端：

1、 劳动强度大，需增加工作人员；

2、 温度测量不准，人为的、环境的干扰因素大；

3、 温度的异常不能及时的发现；

4、 对历史数据无法进行及时、有效的分析。因而存在无法及时发现故障的隐患；

5、 电气设备内部的一些关键接点的温度无法测量。

针对目前高压设备温度监测的现状，我司率先在国内推出了高压电气接点温度在线监测系统，解决了在常规的温度监测手段中所遇到的问题。通过多年的实践，我公司推出了一系列的测温产品，可适用于各种不同的测温环境。产品已大量的运行在国内的各行各业的电力系统中，为避免高压电气设备事故起到了很好的监测作用。实践证明我公司的测温产品性能稳定可靠，测量数据准确，并获得了客户的一致好评。

安 全

1、测温系统产品的安全性：该系列产品采用Zigbee无线方式实现温度在线监测，温度传感器直接安装在高压电器设备上，温度传感器采样到的温度数据通过无线电波的方式传送出来，从而实现了高压的彻底隔离。保证了产品应用的绝对安全。

2、杜绝因高压设备温度过高导致的安全事故，保证电器设备系统的安全运行和企业的安全生产。

可 靠

1、我公司系列测温产品，已经应用在各个行业，并安全运行6年以上。

2、该系列产品通过了权威检测机构的各项检测。

3、因系统实现了温度实时的监测功能，可及时的发现设备的发热故障。并通过对历史数据的统计和分析，可对设备问题做出及时的预警，保证设备的可靠运行。

简单灵活

1、产品安装使用简单，有各种型号的适用于不同场合的温度传感器，传感器的安装不会影响或降低设备的安全性能。

2、我公司开发了各种应用场合的产品，多种组网方案，可方便不同客户的需求。

 3、根据客户的具体需求，公司可专门针对性的设计相应的方案。

效 益

     1、解决了传统方式下工作人员定期现场巡查的劳动强度和增加工作人员带来高成本的

问题。

     2、解决了传统测温方式的温度测量不准，受人为的、环境的干扰因素大的问题。

     3、杜绝因设备发热导致设备故障的情况发生，保证了设备安全可靠持续的运行，提高

了企业经济效益。

     4、该系统能及时发现并能提前预判设备的故障，提前消除设备故障，减少了设备的损

坏，降低了企业的维护成本。

1、系统结构图

备注：测温传感器安装于铁塔输送线路电缆接头处、一般按1根电缆1个点的方式布置，户外太阳能主机安装于铁塔底部壁挂式的方式安装，主机带3G功能接收到温度数据通过4G把数据上传至云端，实现网页、手机APP实时查看数据。

2、系统描述

无线温度传感与测温显示主机之间通过无线电波传送温度数据，对其它设备没有任何干扰及影响。无线测温显示主机带有无线通讯口，所测得温度数据可以通过无线的方式将温度数据上传至后台管理系统进行数据分析处理。无论被监测设备那一点温度异常，后台系统都能准确的发出报警信号，真正实现了开关室无人值守。

4.1 监控系统软件简介

    测温监控系统主要包括主监控中心界面、参数设置、温度数据查询、告警以及温度值实时曲线和历史曲线。主要功能如下：

◆ 电气监控系统分布图

     在显示界面可以显示一次系统模拟图。

◆ 温度监测：

     在监控系统上集中显示被测各点的温度值。

◆ 报警功能：

     实际测量到的参数值超过报警值时进行声光报警，并带有语音报警功能（需后台带音响）。

◆ 故障显示：

      被测设备温度点的位置非正常工作时显示故障。

◆ 数据库功能：

      存储所有被测点的各个时刻的温度值，以便进行数据查询与历史曲线显示。

◆ 权限管理：

      可进行权限设置。运行数据的设定、修改等需经有使用权限的系统操作人员操作方生效。

◆ 远程通信：

      系统提供RS485、以太网、CAN总线通讯方式，以满足远程通信。

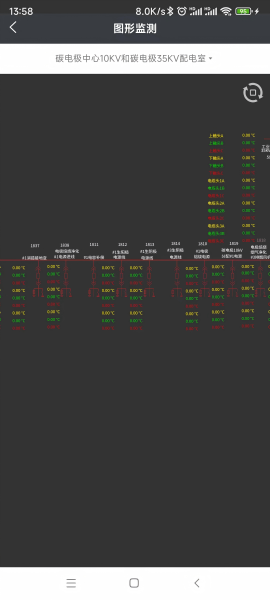

监控系统主界面图示：

温度曲线二维显示界面：

测温数据报表：

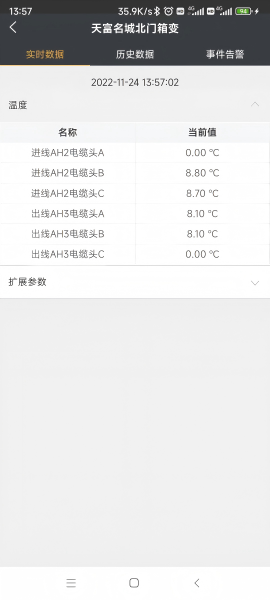

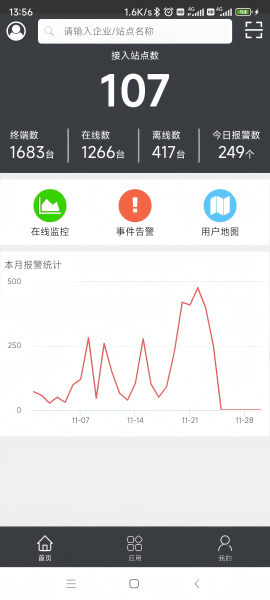

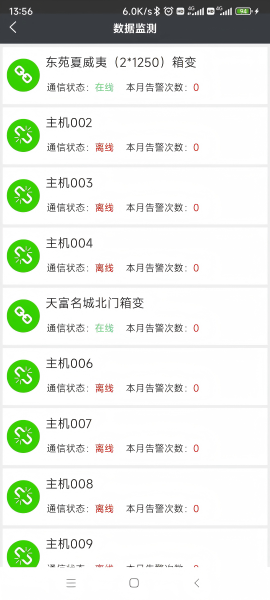

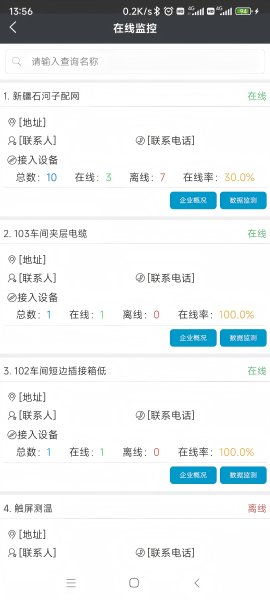

APP显示

      首页                                    项目架构                              设备明细                           实时数据

                          历史数据                                                                                                             图形监控

4.2  测温显示主机

技术指标：

主要功能：

4.3 无线温度传感器简介

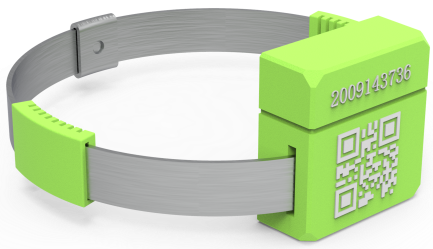

无线温度传感器用于测量高压带电物体表面或接点处的温度，如高压开关柜内的裸露触点、母线连接处、户外刀闸及变压器等的运行温度。无线温度传感器是由温度传感器、信号调理放大、逻辑控制电路、无线调制接口等组成（如下图所示）。传感器将采集到的温度信号通过无线网络发送到无线式温度监测仪。

主要功能：

无线温度传感器种类：

现场安装图片：

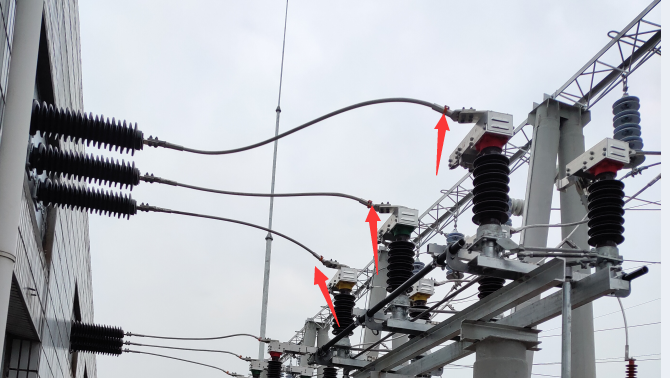

                                                                                                                                                                                              户外线夹

附录：系统设备总清单
